技術サービス

昨今の建設事業に対する社会的要求は、従来の量的整備から投資効果の重視、コスト縮減、環境配慮などに主眼をおいた質的整備へと変化しています。また、近年、水産物に対する安全・安心を主眼とした水産衛生管理対策や、少子高齢化による就労環境改善、異常気象や巨大地震津波に対する沿岸域の防災・減災対策等への社会的ニーズが高まっています。

当社は常に関連情勢やお客様のニーズに目を向け、効果的な社会資本整備へ向けた設計の取組みとして、最新の設計技術、利用・施工への配慮、コスト縮減等を踏まえた柔軟かつ斬新な発想で課題解決を図っていきます。

漁港・港湾・海岸・水産土木に関する施設設計

• 漁港施設設計
  外郭施設、係留施設、輸送施設、漁船上架施設、 漁港衛生管理施設など、就労環境改善施設、津波対策施設など
• 港湾施設設計
  外郭施設、係留施設、輸送施設、マリーナ施設など
• 海岸保全施設設計
  防潮堤、人工リーフ、離岸堤、護岸・堤防など
• 海岸環境施設設計
  人工海水浴場など
• 水産土木設計
  水産物増殖場、海水交換施設など

施設設計の流れ

漁港施設設計事例

衛生管理施設（屋根付き岸壁）

「作業環境の清潔保持」（衛生管理）、「水産物の鮮度保持」（品質管理）を目的とし、水揚げから出荷まで一貫した衛生管理体制を整備した施設です。岸壁に屋根を設けることで、水揚げされた魚を日射しや鳥害などから守り、水産物の品質向上を図ります。

上架施設

漁船の故障時の修復作業や、冬期の流氷接岸による漁船の損傷を防ぐため、漁船を海から陸へ揚げるための施設です。近年の漁船の大型化に対応するために、クレーン式の上架施設等も導入されています。

津波対策施設（津波フェンス）

津波とともに流れる漂流物だけを捕捉し、漂流物の衝突・散乱により発生する2次災害の抑止を目的とした減災施設です。

津波対策施設（フラップゲート）

東日本大震災では、水門・陸閘等の操作従事者が多数犠牲になったことから、操作従事者の安全確保のため、現場操作が不要となるシステムの導入が進められています。フラップゲートは、津波の浸水により起立するゲートのため、地震発生時に電源喪失した場合でも作動するゲートです。積雪寒冷地でのフラップゲート導入にあたり、積雪時の動作確認のための実証実験や地元説明を行いました。

海岸保全施設設計事例

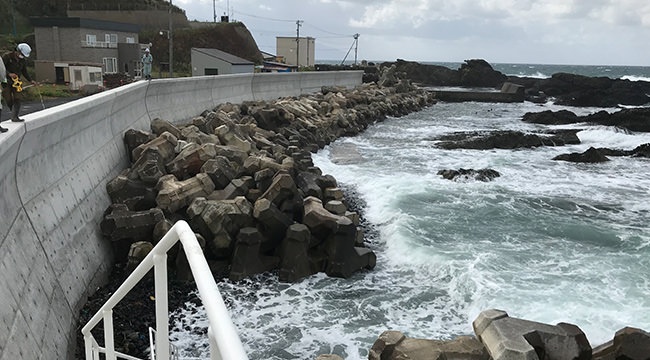

海岸沿いに、離岸堤や護岸を整備することで、波浪による浸食や越波から、海浜地および、背後地の道路や住宅を防護するための施設です。

ソイルセメント堤防の試験施工

近年、異常気象による災害が頻発し、復旧工事によるコストや工期等が負担になっています。ソイルセメント工法は、現地発生砂にセメントを混合して堤防材料に用いることで、コスト削減や施工期間短縮化の実現が期待されています。このソイルセメント工法を、従前、コンクリートやブロックで施工されてきた海岸保全施設への適用について検証するため、現地海浜砂を用いたソイルセメントによる実物大の堤防型供試体を作成し、コスト、施工期間に加え、強度、積雪寒冷地における耐久性の確認及び経過観測を行いました。

海岸環境施設設計事例

人工海水浴場

波の影響を小さくした施設に、人工的に砂浜を作り、小さな子供でも安全に遊泳することができるよう設計された施設です。海水浴利用の安全確保や水質保持等を考慮し設計を行います。

水産土木設計事例

藻場造成

磯焼け対策として、魚礁ブロックによる藻場造成を目的としています。
魚礁ブロックは、水産生物の隠れ場・休憩場・産卵場・餌場となるため、様々な海藻や魚が生息するようになります。

BIM/CIM設計事例

施工検討業務

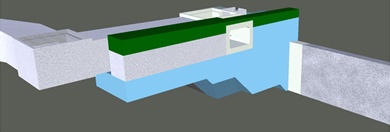

周辺施設や景観への配慮が必要な箇所において、地形状況を踏まえ施設配置や景観がどのようになるか検討することが可能です。3DCADによる可視化により受発注者や利用者の理解を深め、協議・合意形成の迅速化にもつながります。

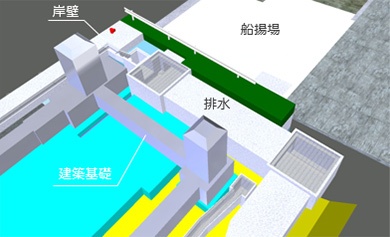

3DCADにより施工手順を可視化しました。岸壁や屋根施設、付帯構造物及び周辺施設の取付形状の確認や施工手順の妥当性について3Dで確認することができます。

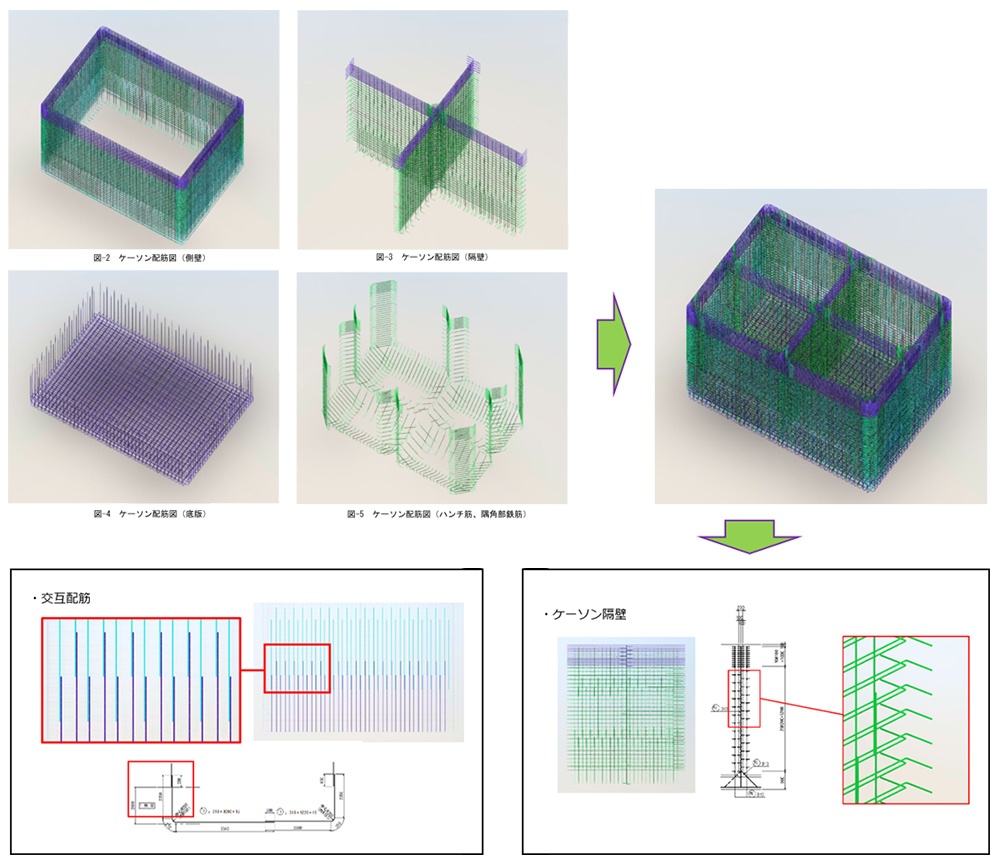

実施設計業務（ケーソンの3D配筋図作成）

3DCADを用いたケーソンの配筋図を作成例です。鉄筋の干渉有無等、配筋の妥当性を3Dで可視化し確認することが可能です。

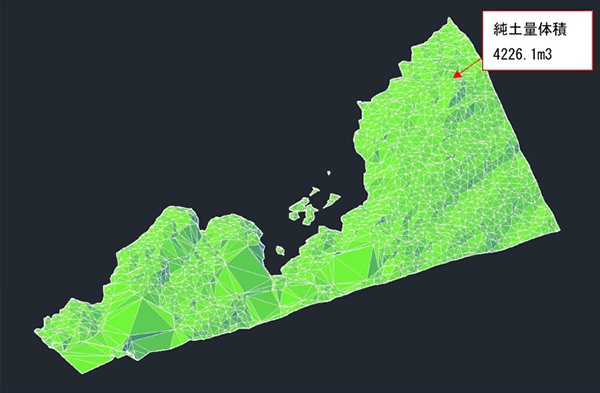

実施設計業務（泊地浚渫の土量算出）

3次元点群測量データ及び3DCADを用いた泊地浚渫の土量算出例です。3次元モデルを作成することで数量算出の効率化や、形状の把握も容易になります。

研修会の開催

発注者と連携し、BIMCIMの研修会を開催しました。研修会では3DCADを用いた消波ブロックの体積算定を行いました。

耐震設計

FLIPを用いた2次元応答解析など

設計地震動に対する地盤の液状化を考慮した2次元動的変形解析を行い、施設の残留変形量や部材発生応力等を算定します。必要に応じて地盤改良などの液状化対策の実施等を検討します。

災害復旧設計

地震、台風等による漁港・港湾・水産土木に関する施設の災害復旧設計

近年増加している地震・台風などの災害により被災した施設の早期復旧を目的とし、現況測量、被災メカニズムの推定及び設計を行います。

河川構造物設計

ダム排土検討

3次元地形データ及び3DCADを用いてダム湖の堆砂量及び堆砂箇所の検討例です。推定された堆砂量をもとに排土計画を検討し、掘削範囲等を決定します。
